加速度＆車速ロガーの製作

＜＝前へ　　　戻る　　　次へ＝＞

＜’０７．０７．２１＞

加速度ロガーのユーザー評価の結果，車速の記録の要望が強かったので改良しました

車速をサンプリングするには結構な時間が必要です
車速パルスの発生周期が車速により異なるため，判定時間が1km/hで約1.5s必要
ロガーサンプリング周期は最低でも100msは必要なので，とても待てません

そこで，車速計測用のPICを追加することにしました

車速計測方法は，1パルス発生周期時間をカウントする方法を採用
60km/h＝センサ回転数637rpmを基準に算出します
MR-S及び三菱車のほとんどは1回転4パルスなので，これで作成しました

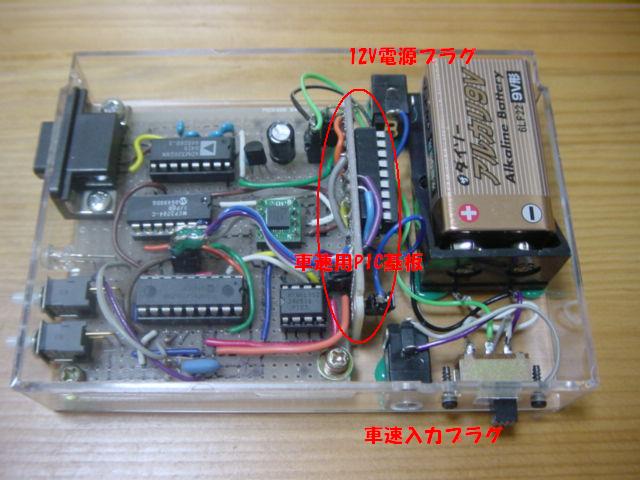

ハードの改修は，量産型加速度ロガーに無理やり追加

車速パルスの電圧は一般的に5Vなので，PICに直接入力しました
信号のGNDが車両に帰る必要があるので，ついでに12V電源を入力可能にしました
車速を計測する場合は，車両から12V電源を供給する必要があります(GNDだけでも可)

この試作機により，プログラムの調整を行いました

もともとEEPROMの読み込みバグがあり，対策として除去フィルタを追加
(それでも時折とんでもない数値が出る場合があるが，妥協)

車速分解能は1km/hですが，20km/h以下ではばらつきが発生
サンプリングタイムとの兼ね合いから，そのままとしエクセル上で処理するのがベターと判断します

PCへデータ転送の時間が計測時間の約1.7倍必要なのが最大の欠点だが，ICの性能であり致し方ない

以上の欠点があるものの，ほぼ満足行く仕様になったので完成とします
というわけで，量産体制に入ります
