量産型加速度＆車速ロガー
＜’０７・０７・２２＞

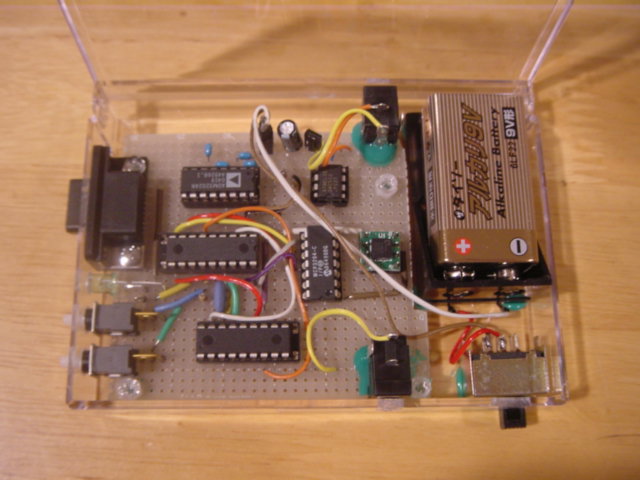

量産初号機を製作しました
改良点
D-SUBコネクタから電源が取れるようにしました
従って，PCから電源出力できる場合は，ケーブルをつなぐと電源が入ります
これにより3電源仕様になりました
車速PIC追加により，基板レイアウトが変わったので，製作に丸1日かかりました
これをベースに量産型を製作しますので，若干リファインします
回路図はこちら
実態配線を想定しているので見づらいです
若干誤記があるかもしれません
メインPICプログラムはこちら
車速用PICプログラムはこちら
コメントに誤記あるかも
プログラム作成に当たり，様々なHPを参考にさせて頂きました
この場でお礼を申し上げます
(本人が見ればどこを参考にしたかはすぐわかるでしょう)

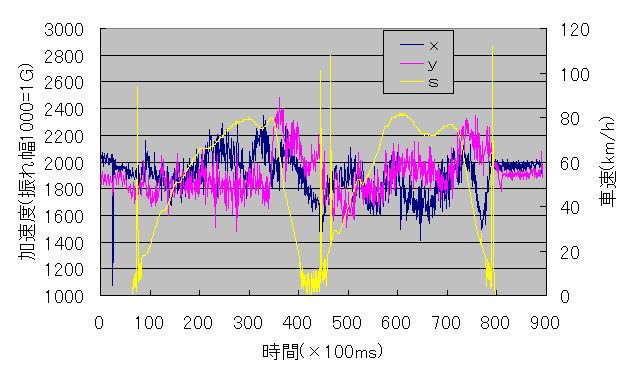

量産初号機で動作テストした結果がこれ
>
黄色が車速のデータです
加速時にシフトアップの段が見えるのがうれしい(ということはミスシフトが見えるのかも)
時折ひげ上のデータがあるのはバグです
エクセル上で削除するか，気にしないように・・・
マウスを当てたときの画像は，近似曲線5区間平均処理したものです
データの処理次第で得られることが多いでしょう
